魅影音响"噗噗"杂音之谜：一次"经验失灵"的深度诊断

一、故障基础信息

• 车型：劳斯莱斯魅影（2020 款，Wraith 第二代）
• 行驶里程：3.2 万公里，无重大事故史，仅常规保养记录
• 音响系统配置：劳斯莱斯专属顶级高保真音响系统，包含 18 个定制化扬声器单元、AMPT 智能功率放大器（最大输出 1300W，多声道独立调节）、ASD 主动声效模拟模块（根据车速/引擎工况生成模拟声浪，并与音响系统协同工作）
• 故障关键特征：间歇性”噗噗声”杂音仅出现于右后门扬声器，左后门及其他位置音响单元全部正常；ISTA 专检未读取到任何与音响系统相关的故障码

二、故障现象描述

📢 车主首次发现”噗噗声”杂音时，误以为是音乐文件本身问题；切换 FM / 蓝牙 / USB 音源后，杂音依然存在。

实车验证：连续播放音响 2 分钟后，杂音稳定复现，且仅在右后喇叭上可听到，其余声道均干净无异常。

三、初步排查：经验主义失灵

按照普通车型的维修经验，单喇叭出现”噗噗声”，80% 以上是喇叭单元老化 / 振膜破损导致。但第一轮三步排查，把”喇叭坏了”这条最直觉的路径彻底推翻。

步骤	操作	结果	结论
① 信号源测试	切换收音机 / 蓝牙 / USB 三种音源	杂音均存在	排除音源问题
② 互换喇叭测试	左右后门喇叭硬件对调	杂音仍出现在右后门位置	排除喇叭本体故障
③ 线路目测	检查喇叭插头外观、针脚	无松动、无腐蚀	排除接触不良

💡 关键反思：合格的诊断应该从”严谨思维推导”出发，用工具和检测方案锁定根源，而不是依赖经验直接”换件试探”。

四、精准定位：示波器 + 系统架构

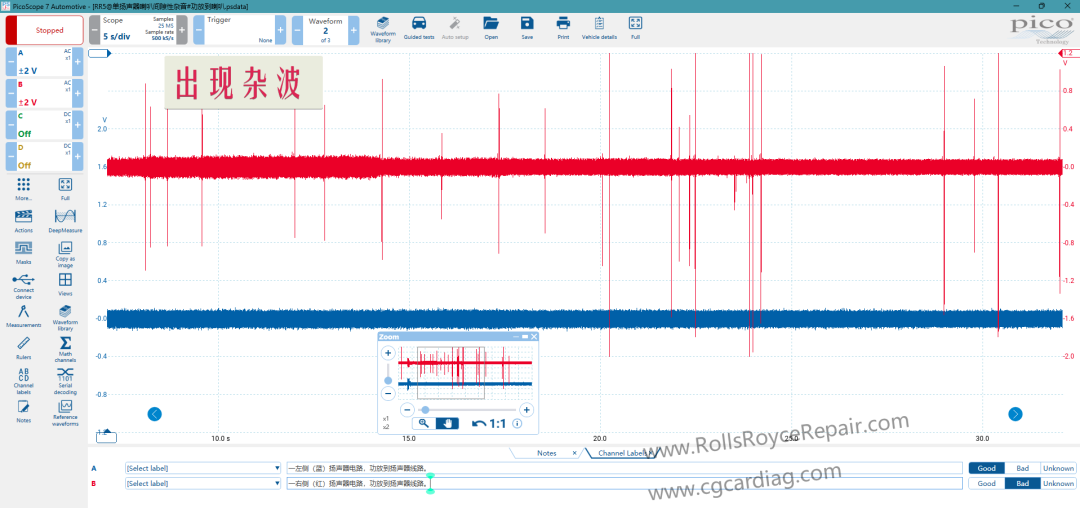

4.1 工具介入：PICO 示波器对比驱动信号

从 AMPT 顶级高保真放大器输出端，对比测量左右后门喇叭的驱动波形：

• 📊 测试结果：右声道信号出现间歇性突变波形，左声道波形完全平稳。
• ❓ 初步疑问：右声道突变波形，是否意味着 AMPT 放大器本身损坏？

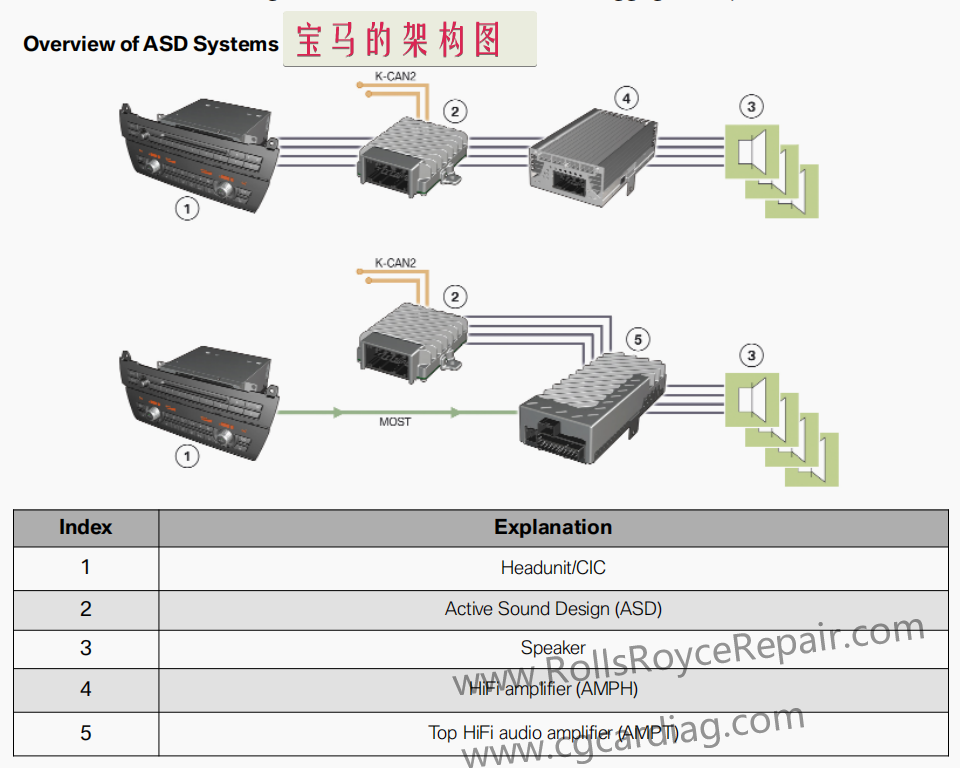

4.2 系统架构深挖：隐藏的 ASD 模块

AIR 文档没有直接介绍功能实现，只有电路图。补充查阅 ASD 相关资料：

从电路图发现一个极其关键的线索：ASD（Active Sound Design）主动声效模块与 AMPT 放大器之间存在双向信号交互。

• 📡 ASD → AMPT：ASD 模块根据引擎转速、车速数据，生成模拟声浪信号，通过专用线路传输到 AMPT 放大器，再分配给各扬声器播放。
• 📡 AMPT → ASD：AMPT 放大器会把当前音响信号反馈给 ASD 模块，用于声浪调节的闭环校正。

❓ 核心疑问：虽然最初症状表现为”单喇叭杂音”，但 ASD 模块的异常干扰，会不会才是右声道波形突变的真正来源？

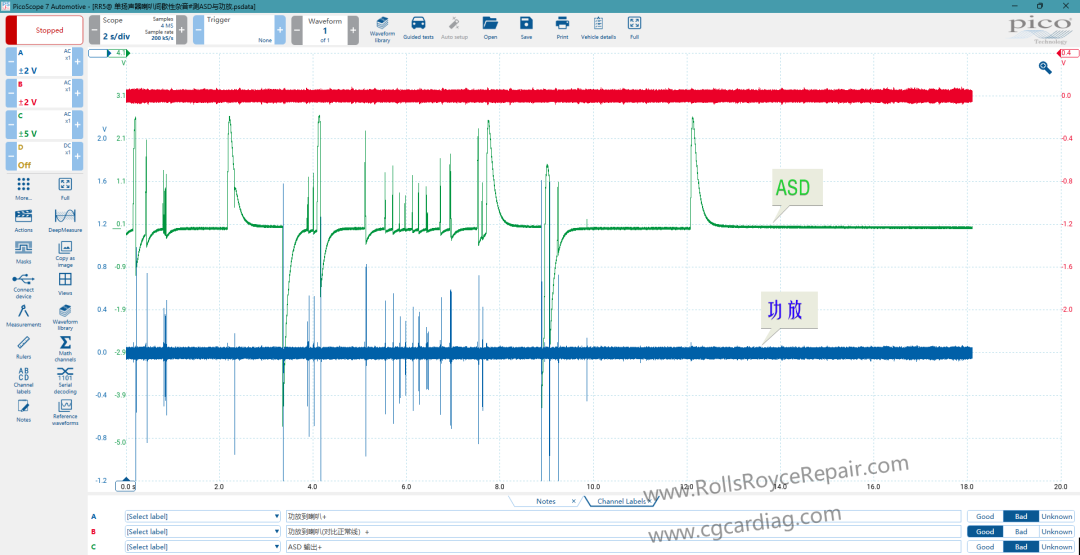

4.3 波形关联：ASD 信号与杂音同步

同步抓取 ASD 模块输出信号与右后门喇叭驱动信号：

• ASD 模块的信号波动 与右声道突变波形在时间轴上完全同步——ASD 是潜在故障源。
• 但同步性 ≠ 因果性，仍需要终极隔离验证。

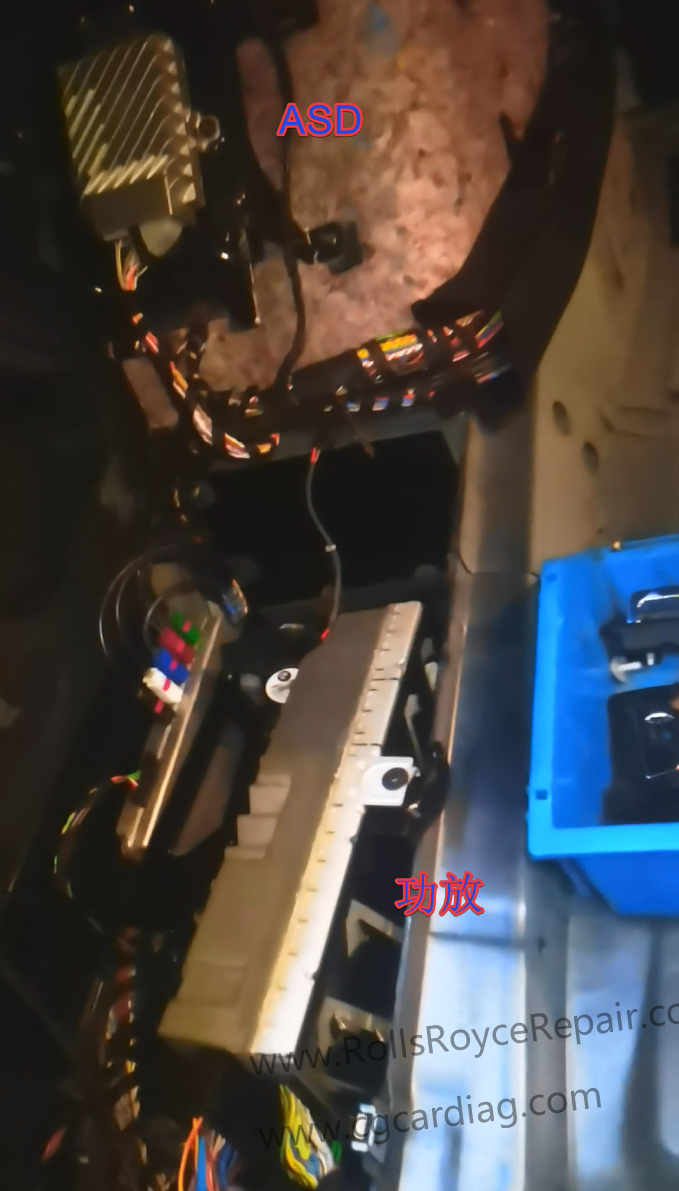

4.4 终极验证：断开 ASD，杂音消失

断开 ASD 模块的连接器，重新测试音响：

✅ 结论：断开 ASD 模块后，右后门”噗噗声”杂音完全消失，AMPT 右声道驱动波形恢复平稳。ASD 模块故障被最终锁定。

五、修复方案与完工验证

项目	内容
🔧 修复方案	更换 ASD（Active Sound Design）主动声效模拟模块
📌 完工测试	连续播放 FM / 蓝牙 / USB 多种音源 30 分钟
📊 波形验证	PICO 示波器观测，AMPT 左右声道驱动波形平稳、无间歇性突变
👂 听觉验证	右后门扬声器及全车 18 个单元，杂音完全消失

六、案例启示

对技师

1. 跳出 80% 经验陷阱：单喇叭杂音在普通车型上多是喇叭本身问题，但劳斯莱斯音响系统包含 ASD 等特殊关联模块，不了解系统架构时切勿急于换件。
2. 示波器是间歇性干扰的”金标准”：对于”偶发 + 无故障码”的电子类问题，只有示波器能把”听得到的杂音”转化为”看得见的波形”，并通过多通道同步对比建立因果关系。
3. 分层验证必须逐级到底：扬声器 → 线路 → 放大器 → 关联模块（ASD），每一层都要用物理隔离（拔插头/对调硬件）+ 波形证据双重锁定，不能只靠”信号一致”就下结论。

对车主

• 📢 单侧音响杂音 + 无故障码，喇叭坏只是”可能性之一”，绝不是唯一答案。
• 💰 避坑建议：若门店凭经验直接建议更换昂贵的 AMPT 放大器（万元级），务必要求先做”示波器波形对比 + 关联模块隔离验证”。本例中若误换 AMPT，不仅无法解决问题，AMPT 的高额费用也完全白花。
• 🛠️ 选店标准：能系统解释 ASD、ASD、AMPT 之间信号关系，并愿意用”工具实证”替代”凭感觉换件”的门店，才是劳斯莱斯这类带特殊电子架构车型值得托付的选择。

结语：经验是捷径，也可能是盲区。在劳斯莱斯这类奢华车型上，“工具实证 + 系统思维”才是可靠保障——唯有打破”想当然”，方能守护每一次旅途的静谧与尊贵。
